	Finezze

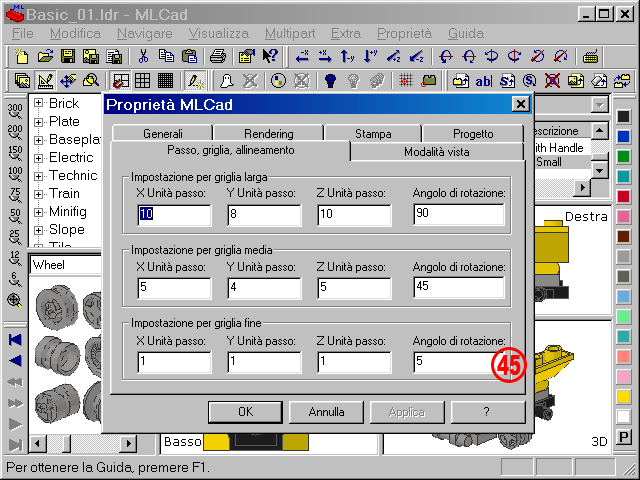

	45.	Clickate sulla scheda Passo, griglia, allineamento nel dialogo Proprietà MLCad e assicuratevi che tutti i valori nella riga di Impostazione per griglia fine siano impostati a 1 LDU.

46.

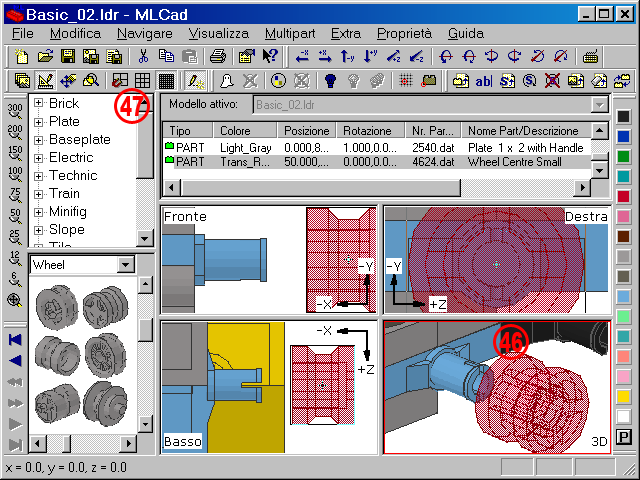

Poichè MLCad non ha alcuna capacità di unire automaticamente gli elementi, è possibile commettere due tipi di errore quando si tenta di compiere tale operazione: si può sia lasciare un margine di distanza eccessivo oppure si possono far compenetrare le parti. Talvolta può essere difficile capire qual è la corretta distanza tra due parti interconnesse, specialmente quando si lavora in un ambiente tridimensionale con dei set LEGO Technic particolarmente complessi oppure quando si utilizza la tecnica SNOT, oppure quando bisogna collegare parts come Axles e Wheels (assali e ruote). Per facilitare lo scopo ho colorato temporaneamente la parte fissa con un colore che evidenzi i bordi, come ad esempio il light blue, mentre la parte che muoveremo con un colore trasparente, anch’esso con i bordi ben visibili.
Se ingrandite ogni singolo riquadro sulla zona interessata potrete facilitare l’allineamento. Nel caso che l’area di interesse finisca fuori dai bordi del riquadro, ricordatevi di riallineare il punto di vista di quel riquadro tenendo premuto il tasto SHIFT e il tasto sinistro del mouse in modo da focalizzarvi sullo stesso dettaglio.

NOTA! Se avete problemi a selezionare la parte in colore trasparente nell’area di costruzione, potete sempre farlo dal Lista delle parts del progetto o usando il seguente metodo: tenete premuto il tasto sinistro del mouse nell’area di costruzione vicino alla parte trasparente che volete selezionare, ed estendete la piccola selezione rettangolare (evidenziata in nero) finché non toccate la parte interessata, dopo di che lasciate il pulsante. Fate attenzione a non includere altre parti nel rettangolo di selezione, scegliendo il riquadro più adatto per l’operazione.

47.

Ora potete selezionare differenti passi di griglia per ruotare e avvicinare la ruota (wheel). Le coordinate finali per la ruota anteriore sinistra sono 30.000, 5.000, 0.000. Cambiate il colore del Plate 2 x 2 with Wheels Holder e del Wheel Centre Small ripristinando il loro colore originale e adattate l’ingrandimento per vedere l’intero risultato

.

NOTA! Nel caso abbiate accidentalmente selezionato la griglia fine o mosso la parte sbagliata generando un lieve disallineamento tra le parti, non cercate di tornare indietro utilizzando la griglia fine e muovendo a caso le parts, piuttosto utilizzate la funzione Allinea alla griglia tramite l’apposito pulsante

sulla barra Visibilità o selezionando Modifica -> Allinea alla griglia oppure la combinazione di tasti CTRL+SHIFT+G dopo aver selezionato nuovamente la griglia più larga: MLCad allineerà tutte le part utilizzando il passo della griglia selezionata in quel momento.

Raggruppare Parts

	(La schermata mostra vari menu e finestre di dialogo riunite in un'unica composizione).

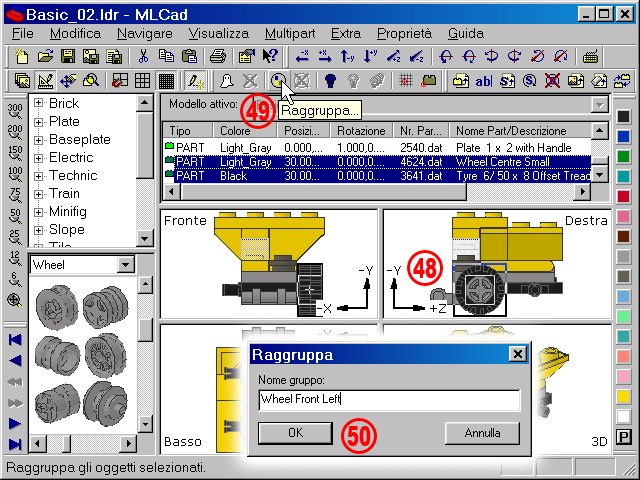

	48.	Duplicate il Wheel Centre Small e modificatelo in un 3641 - Tyre 6/ 50 x 8 Offset Tread.
	49.	Selezionate ora entrambe le parti e raggruppatele o attraverso la barra Visibilità, il Menu o la combinazione di tasti CTRL+G.
	50.	Non lasciare per pigrizia il nome predefinito Group name come nome del gruppo o aggiungendo ad esso solo un numero o una lettera come suffisso, perché nel momento in cui avrete più gruppi presenti nello stesso progetto sarà bene che ognuno di essi abbia un identificativo sensato. Digitate Ruota Anteriore Sinistra e confermate. Notate come è cambiata la riga nella Lista delle parts del progetto.

	Aggiungere passi

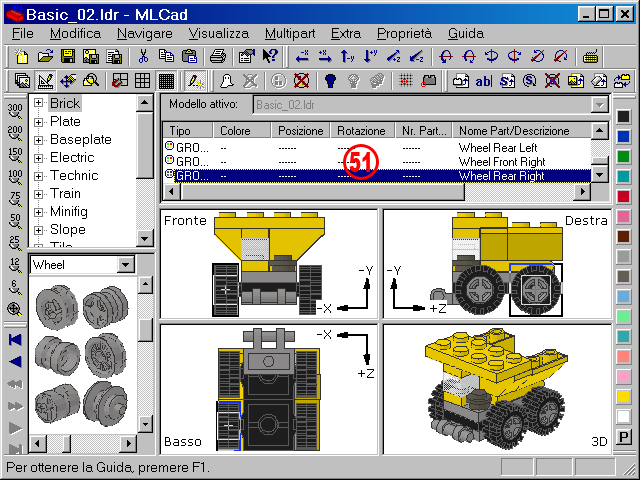

	51.	Duplicate il gruppo Ruota Anteriore Sinistra tre volte. Sfortunatamente le parti componenti il gruppo saranno scorporate durante la duplicazione e dovrete raggrupparle nuovamente, nominandole: Ruota Posteriore Sinistra Ruota Anteriore Destra Ruota Posteriore Destra Ora sistematele nelle loro corrette posizioni e salvate il file con il nome Basic_03.ldr. Congratulazioni, avete appena terminato il vostro modello! In questa ultima parte imparerete come aggiungere dei passi di montaggio, salvare le immagini dei singoli passaggi e la lista delle parti utilizzate nel vostro progetto.

52.

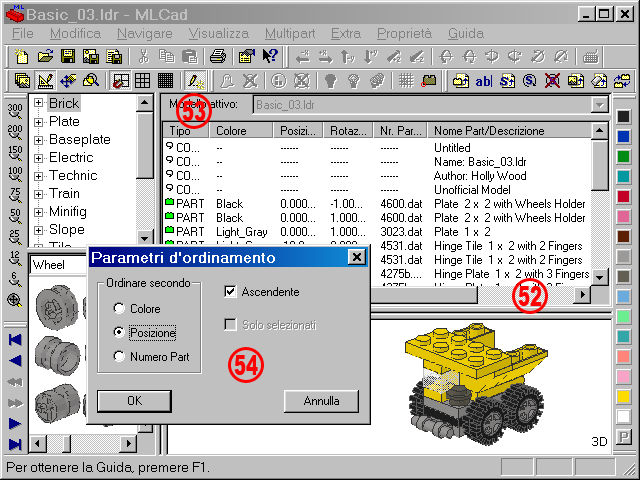

Prima di aggiungere i passi di montaggio dobbiamo ancora personalizzare un po’ l’interfaccia. Ridimensionate i riquadri in modo da avere una maggior visibilità sulla Lista delle parts del progetto specialmente se avete un monitor piccolo. Le viste ortogonali possono addirittura essere ridotte a zero poiché la selezione delle parti può essere fatta direttamente nel riquadro della Lista delle parts del progetto.

53.

Assicuratevi che la funzione Disegna solamente fino alla selezione

sia attivata e che la barra Oggetti

sia visibile.

54.

Sebbene MLCad offra la possibilità di ordinare le parts tramite Modifica > Ordina... è raccomandabile gestire la sequenza finale manualmente. Usate l’ordinamento automatico solo come punto di inizio nel caso il votro progetto sia veramente caotico: evitate invece nel caso che esso contenga gruppi e sottomodelli che solitamente confondono il programma qualora si scelga di ordinare per Posizione. Selezionate Annulla per chiudere la finestra di dialogo senza eseguire alcun ulteriore ordinamento.
Utilizzate invece il taglia e incolla per modificare la sequenza oppure selezionate una part, tenete premuto il tasto sinistro del mouse e muovetela su o giù nella lista fino alla nuova posizione. Rilasciate il tasto quando il cursore si trova sopra il piccolo spazio tra due parts succesive. Questo sistema funziona anche con più parti contemporaneamente, selezionate tramite i tasti CTRL o SHIFT.

NOTA! Muovendo un gruppo di parts la sequenza interna di quelle parts potrebbe risultare invertita dopo lo spostamento. Tutto dipende infatti dall'ordine in cui avete selezionato le parts: se ad esempio avete una lista di plates a partire da un 1x1 in cima, seguito da un 1x2 sotto di esso, fino ad arrivare ad un 1x10 in basso nella Lista delle Parts del Progetto, nel caso iniziaste a selezionare proprio il plate 1x10 in basso tenendo premuto il tasto SHIFT, allora l'ordine diventerebbe: plate 1x10,... 1x2, 1x1 dopo aver spostato il vostro gruppo e rilasciato il pulsante del mouse.
