Installationsanleitung für die Bauteile-Bibliothek und MLCad

Dieser Lehrgang zeigt Ihnen, wie man ein einfaches LDraw/MLCad-System mit der LDraw Bauteile-Bibliothek und MLCad als Bauprogramm einrichtet. Des weiteren zeigt er Ihnen Tipps und Tricks und hilft Ihnen bei der Lösung möglicher Probleme. Der Lehrgang basiert auf der LDraw Bauteile-Bibliothek 2008-01 und MLCad 3.3.

Folgen sie der Anleitung NUR DANN, wenn der LDraw All-In-One-Installer fehlerhaft war oder auf ihrem System nicht lief. Letzeres trifft wahrscheinlich dann zu, wenn sie immer noch Windows 95, 98, ME, NT Version 4, 2000, oder XP unterhalb SP2 verwenden.

Gehen Sie zur Seite Parts > Latest Parts auf LDraw.org und laden Sie die folgende Datei herunter:

Download LDrawXXXX.exe

Gehen Sie dann zur MLCad Homepage und laden Sie die Datei mit folgendem Namen herunter:

mlcad330.zip

Der Lehrgang setzt voraus, dass beide Dateien LDrawparts.exe und mlcad330.zip auf Ihrer Festplatte gespeichert sind. Der Lehrgang ist in zwei Abschnitte aufgeteilt:

Installieren der LDraw Bauteile-Bibliothek
Installation von MLCad

seitenanfang

Installieren der LDraw Bauteile-Bibliothek

Die LDraw Bauteile-Bibliothek ist eine Sammlung con CAD-Dateien im LDraw-Dateiformat. Sie finden darin ausschließlich Nachbildungen von LEGO Bausteine. Die Bibliothek wird von allen LDraw Programmen wie MLCad, LPub oder LDView zwingend benötigt.

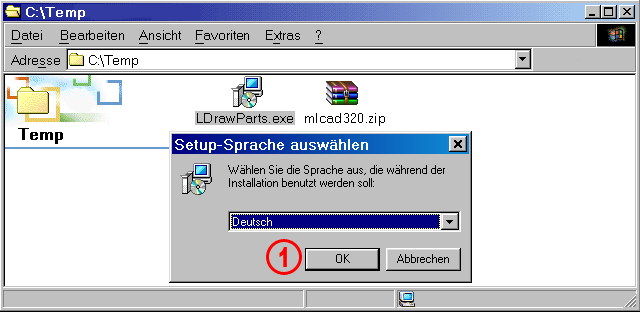

	1.	Installieren Sie zuerst die LDraw Bauteile-Bibliothek. Doppelklicken Sie entweder auf die Ausführungsdatei LDrawParts.exe oder wählen Sie Öffnen im Kontextmenü. Dies öffnet ein Dialogfeld, in dem Sie nach der bevorzugten Sprache des Installationsprogramms gefragt werden. Wählen Sie Deutsch aus dem Listenfeld und bestätigen Sie Ihre Wahl, indem Sie auf die Schaltfläche OK drücken.

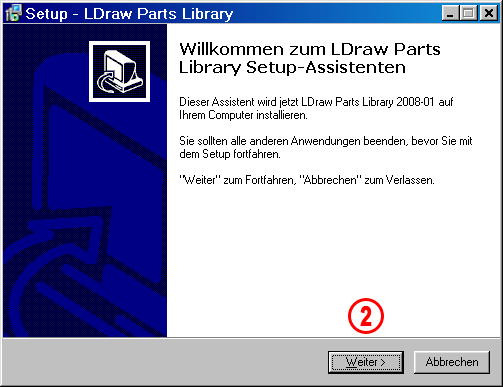

	2.	Es wurden bis jetzt von keinen Kompatibilitätsproblemen mit anderen laufenden Anwendungen (eingeschlossen Programmen des LDraw System of Tools) berichtet, während die Bauteile-Bibliothek installiert wurde; trotzdem sollten Sie den ausgesprochenen Rat befolgen. Klicken Sie auf die Weiter > Schaltfläche und gehen Sie zum nächsten Dialog erst NACHDEM Sie Ihre Arbeit gespeichert und alle laufenden Anwendungen geschlossen haben.

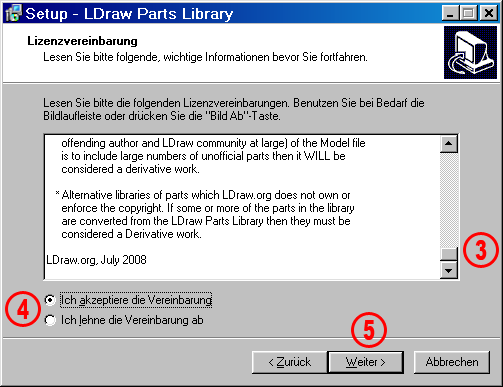

	3.	Lesen Sie die Lizenzvereinbarung für die LDraw Bauteile-Bibliothek. Die Bibliothek ist unter Creative Commons Attribution Licence 2.0 (Creative Commons Namensnennung 2.0) lizenziert. Eine deutsche Übersetzung der Lizenzvereinbarung finden Sie im Internet unter: http://creativecommons.org/licenses/by/2.0/de/legalcode. Nach erfolgreicher Installation finden Sie den englischen Lizenzvertrag (CALicense.txt) sowie die im Dialogfeld gezeigte Zusammenfassung des Vertrags in allgemeinverständlicher Sprache (CAreadme.txt) im Stammverzeichnis der Bauteile-Bibliothek oder auf der Website von LDraw.org. Zusätzlich finden Sie Regeln über die sogenannten NonCA-Bauteile.
	4.	Wenn Sie die Lizenzvereinbarung gelesen haben und dieser zustimmen, wählen Sie Ich akzeptiere die Vereinbarung, um mit der Installation fortzufahren oder drücken Sie Abbrechen um den Installationsprozess zu verlassen.
	5.	Die Schaltfläche Weiter > wird erst aktiv, nachdem Sie der Lizenzvereinbarung zugestimmt haben. Klicken Sie auf Weiter>, um zum nächsten Bildschirm zu gelangen.

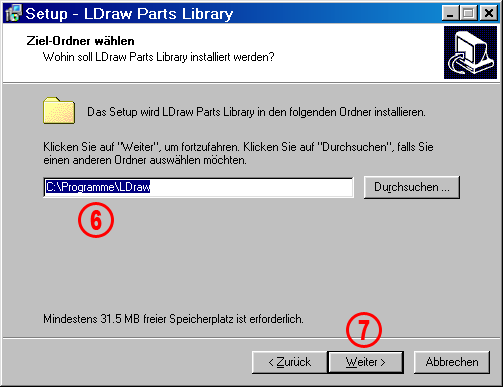

	6.	Es ist empfehlenswert, die Bauteile-Bibliothek in den vorgeschlagenen Ordner C:\Programme\LDraw zu installieren. Ändern Sie den Zielordner nur, wenn Sie ein erfahrener Benutzer sind. ANMERKUNG! Installieren Sie auf 64 Bit Betriebssystemen nach C:\Program files (x86)\LDraw.
	7.	Klicken Sie auf Weiter >, um zum nächsten Dialog zu gelangen.

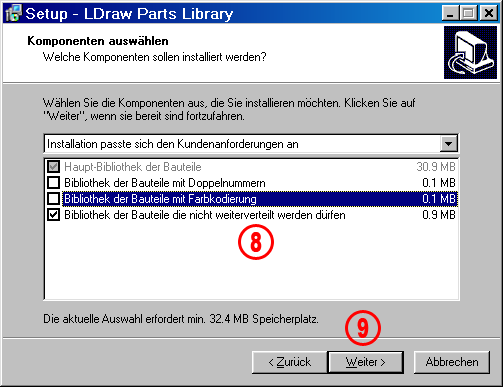

Die im Listenfeld angebotenen Komponenten erlauben eine Auswahl unter folgenden Teilbibliotheken.

Haupt-Bibliothek der Bauteile	Bibliothek zertifizierter Bauteile, für welche die Autoren im sogenannten “Contributor Agreement” die Zustimmung gegeben haben, dass die Teile an Dritte weitergegeben werden dürfen. Details zu dieser Vereinbarung finden Sie in den Dateien CAreadme.txt und CAlicense.txt, die sich im selben Ordner wie diese Dateien befinden. In dieser Bibliothek befinden sich Teile, deren Farbe verändert werden kann. Es befinden sich darin keine Kopien von Teilen, welche zueinander identisch sind, aber unterschiedliche Teilenummern tragen. Die Bibliothek kann unter den in CAreadme.txt aufgeführten Auflagen an Dritte weitergegeben werden.
Bibliothek der Bauteile mit Doppelnummern	Bibliothek zertifizierter, unter neuer Bauteilenummer herausgegebener Teile. Diese beinhaltet Teile, deren Farbe verändert werden kann, die identisch zu Teilen der Haupt-Bibliothek sind, aber eine andere Teilenummer haben, weil zum Beispiel im Produktionsprozess von LEGO zwischen durchsichtigen und undurchsichtigen Teile unterschieden wird oder das Nummerierungsschema im Laufe der Jahre geändert wurde und das Teil heute unter neuer Nummer geführt wird.
Bibliothek der Bauteile mit Farbkodierung	Bibliothek zertifizierter Teile mit einer festgelegten Farbe. Die Farben dieser Teile oder Bauteilgruppen können in einem Bauprogramm nicht verändert werden.
Bibliothek der Bauteile die nicht weiter verteilt werden dürfen	Bibliothek zertifizierter Teile, deren Autoren dem sogenannten “Contributor Agreement“ nicht zugestimmt haben oder die von LDraw.org nicht kontaktiert werden konnten. In dieser Bibliothek befinden sich Teile, deren Farbe verändert werden kann. Es befinden sich darin keine Kopien von Teilen, welche zueinander identisch sind, aber unterschiedliche Teilenummern tragen. Diese Bibliothek darf NICHT an Dritte weitergegeben werden. Mehr dazu finden Sie in der Datei NonCAreadme.txt.

Für ein flüssiges Arbeiten mit den geringsten Einschränkungen empfiehlt sich die Installation der:

Haupt-Bibliothek der Bauteile
Bibliothek der Bauteile die nicht weiter verteilt werden dürfen

jedoch NICHT:

Bibliothek der Bauteile mit Doppelnummern
Bibliothek der Bauteile mit Farbkodierung

Klicken Sie auf Weiter >, um zum nächsten Dialog zu gelangen.

10.

Überprüfen Sie die Zusammenstellung Ihrer Einstellungen und ...

seitenanfang

11.

Drücken Sie auf Installieren, um mit dem Kopieren der Dateien zu beginnen.
