2. |
E' consigliabile premere il pulsante Avanti > e procedere con la fase successiva solo DOPO aver salvato tutto ciò su cui state lavorando ed aver chiuso tutte le altre applicazioni sebbene non siano ancora stati segnalati problemi di incompatibilità con altre applicazioni (inclusi altri programmi LDraw) anche se in esecuzione durante l'installazione della libreria. |
 |
|
 |
|
| |
| |
3. |
Leggete il Contratto di Licenza per la libreria di parts LDraw utilizzando la barra di scorrimento laterale, per comprendere i termini legali della Licenza. Dopo l'installazione potrete trovare sia il Codice Legale (CAlicense.txt) sia il testo semplificato presente nella finestra di dialogo qui sopra (CAreadme.txt) nella cartella d'origine della libreria o sul sito web LDraw.org. Inoltre troverete alcune norme (NonCAreadme.txt) che regolano le parti cosiddette NON-CA. |
|
| 4. |
Dopo aver letto e compreso i termini della licenza, selezionare Accetto i termini del contratto per procedere con l'installazione o premere il pulsante Annulla per abbandonare il programma. |
| 5. |
Premere Avanti > per procedere alla schermata successiva (il pulsante Avanti > diventerà disponibile solo dopo aver accettato i termini del contratto di licenza). |
 |
|
 |
|
|
| 6. |
Si consiglia di installare la libreria nella cartella predefinita C:\Programmi\LDraw. Potete inserire un percorso differente se siete un utente esperto. |
| 7. |
Premere il pulsante Avanti > per procedere alla successiva finestra di dialogo. |
|
 |
| |
|
|
8. |
Potete selezionare il tipo di installazione dal menu a discesa, caricando le seguenti componenti della libreria ufficiale LDraw:
| Libreria principale dei parts |
Installa la libreria di parts pubblicate ufficialmente per le quali gli autori hanno sottoscritto il Contributor Agreement, permettendo che il loro lavoro sia ridistribuito. Tutti i dettagli di questo accordo si possono trovare nei file CAreadme.txt e CAlicense.txt nella stessa cartella della libreria.
Questa opzione installa solamente le versioni di singoli parts nei colori generici e non contiene i duplicati di parts che sono state prodotti con diversi numeri di codice nel corso degli anni.
Questa libreria può essere ridistribuita secondo le condizioni specificate nel file CAreadme.txt. |
| Libreria di parts con numeri doppi |
Installa la libreria di parts pubblicate ufficialmente per le quali esistono diversi numeri di codice di produzione. Questa opzione installa le versioni nei colori generici di parts fisicamente identici alla libreria principale di parts, che sono stati però prodotti con diversi numeri di codice nel corso degli anni, sia per differenziare la produzione di pezzi opachi e trasparenti, sia per l'evoluzione dello schema di numerazione dei pezzi. |
| Libreria di parts con colore fisso |
Installa la libreria di parts pubblicate ufficialmente per le quali esistono versioni con colore fisso o con colori particolari, e gli assiemi predefiniti composti di più parts singoli. |
| Libreria di parts non ridistribuibili |
Installa la libreria di parts pubblicati ufficialmente per le quali gli autori non hanno sottoscritto il Contributor Agreement, o per le quali non è stato possibile contattare l'autore originale.
Questa opzione installa solamente le versioni di singoli parts nei colori generici e non contiene i duplicati di parts che sono stati prodotte con diversi numeri di codice nel corso degli anni.
Questa libreria NON può essere ridistribuita, come dettagliato nelle condizioni specificate nel file NonCAreadme.txt. |
Per l'uso più ampio possibile, si raccomanda di installare:
- Libreria principali di parts
- Libreria di parts non ridistribuibili
ma NON:
- Libreria di parts con numeri doppi
- Libreria di parts con colore fisso
|
|
|
| |
9. |
Premere il pulsante Avanti > per procedere alla successiva finestra di dialogo. |
|
| |
| |
 |
|
| |
| |
10. |
Controllare il riepilogo delle impostazioni selezionate e... |
| 11. |
Premere il pulsante Installa per iniziare la copia dei file. |
| |
| |
 |
| |
| |
12. |
E' possibile interrompere l'installazione in ogni momento premendo il pulsante Annulla. |
|
| |
 |
 |
|
| |
| 13. |
Il programma d'installazione cancellerà tutti i file copiati fino a quel momento nel caso di conferma dell'annullamento premendo il pulsante Sì in questa finestra di dialogo. |
|
| |
 |
|
|
| |
| |
14. |
Una volta che il programma di installazione avrà copiato tutti i file avvierà automaticamente mklist.exe che provvederà a creare la lista di tutte i parts disponibili. Tale lista (parts.lst) è utilizzata da MLCad e da altri programmi di terze parti. Occorre lanciare nuovamente mklist.exe ogni qualvolta si installano degli aggiornamenti di nuovi parts. Nel caso improbabile che il programma di installazione non riesca ad avviare automaticamente questo compilatore della lista pezzi, sarà necessario avviarlo manualmente. E' sufficiente accedere nella cartella di LDraw, lanciare mklist.exe e selezionare se creare la lista in ordine [N] numerico o [D] per descrizione dei pezzi. In molti usano l'ordinamento per descrizione, inserendo D o d nel menu a comparsa, ma potete sempre modificare a piacere l'ordinamento che preferite semplicemente lanciando il programma mklist.exe. |
|
| |
| |
 |
|
|
| |
|
15. |
Premere il pulsante Fine per chiudere il programma di installazione. |
 |
| |
| |
 |
|
| |
| |
16. |
A questo punto la vostra cartella LDraw dovrebbe contenere i file e le sottocartelle sopra indicati. |
|
| |
|
|
| \MODELS\ |
Cartella dove si trovano i file dei vostri modelli .dat. Vi sono presenti due file .dat di esempio che potete aprire per capire come sono strutturati: Car.dat e Pyramid.dat. |
| \P\ |
Cartella che contiene i parts primitivi. I parts primitivi sono componenti di base riutilizzabili in più occasioni che vengono impiegate per creare i file di singoli parts presenti nella libreria LDraw. |
| \P\48\ |
Cartella che contiene le versioni ad alta definizione di parts primitivi. Questi sono tipicamente impiegate per i parts con ampie superfici curve, per le quali l'utilizzo di normali parts primitivi potrebbe produrre risultati insoddisfacenti. |
| \PARTS\ |
Cartella che contiene i parts effettivamente utilizzabili per creare e visualizzare i vostri modelli. L'elenco di questi parts può essere visualizzato aprendo il file parts.lst con un editor di testo. |
| \PARTS\S\ |
Cartella che contiene i sotto-parts che compongono parts LDraw complessi o modulari, e che consentono una ottimizzazione delle dimensioni dei file e uno sviluppo più efficiente. |
| mklist.exe |
Programma che crea la lista di parts disponibili: leggere sopra per maggiori dettagli (punto 14). |
| mklist-c.zip |
Archivio in formato Zip che contiene il codice sorgente del programma MKList. |
| PARTS.LST |
La vostra lista di parts disponibili. Questa lista viene creata lanciando il programma MKList.exe e selezionando il tipo di ordinamento: leggere sopra per maggiori dettagli (punto 14). il contenuto può essere visualizzato aprendo il file con un editor di testo. |
| ldconfig.ldr |
File di configurazione che definisce le proprietà dei colori LDraw. |
| ldcfgalt.ldr |
File di configurazione alternativa che definisce le proprietà dei colori LDraw con il caratteristico stile LDraw per i bordi. |
| CAlicense.txt |
Codice Legale (completo contratto di Licenza) per i parts della libreria LDraw concesse in accordo al contratto Creative Commons Attribution Licence 2.0 come specificato nell'accordo di contribuzione LDraw, Contributor Agreement (CA). |
| CAreadme.txt |
File LEGGIMI con spiegazioni semplificate per comprendere i termini chiave del Codice Legale (completo contratto di Licenza) per i parts della libreria LDraw concesse in accordo al contratto Creative Commons Attribution Licence 2.0 come specificato nell'accordo di contribuzione LDraw, Contributor Agreement (CA). |
| NonCAreadme.txt |
File LEGGIMI per i parts della libreria LDraw che NON sono concesse in accordo al contratto Creative Commons Attribution Licence 2.0 come specificato nell'accordo di contribuzione Ldraw, Contributor Agreement (CA). |
| Readme.txt |
Breve file LEGGIMI che spiega quali file e sottocartelle sono presenti nella vostra installazione LDraw. Descrive la struttura della libreria LDraw ed elenca alcuni links a siti internet dove potrete trovare supporto e ulteriori informazioni. |
| unins000.exe |
Programma di disinstallazione per rimuovere la libreria di parts LDraw e tutti i suoi file. |
| unins000.dat |
File contenente le informazioni di installazione, utilizzato dal pogramma di disinstallazione in caso di rimozione. |
|
|
| |
|
 |
|
| |
| |
installare MLCad |
inizio pagina |
| |
| |
Ora siete pronti per installare MLCad, il vero editor per costruire modelli, creare immagini e istruzioni di montaggio e liste pezzi. |
|
| |
| |
 |
|
| |
| 17. |
Estrarre il contenuto dell'archivio mlcad330.zip nella cartella C:\Programmi\MLCad. |
|
| |
|
Per avere un'interfaccia utente diversa dall'inglese è necessario installare un file .dll (dynamic link library), che racchiude una lista dei termini tradotti. Queste versioni locali vengono create e curate da programmatori volontari. Attualmente MLCad "parla" francese, ceco, giapponese, polacco, olandese, spagnolo, tedesco ed italiano. Alcune di queste aggiunte per il programma si trovano sul sito di MLCad, altre si possano scaricare direttamente dalle pagine web dei vari programmatori. Io stesso ho tradotto l'interfaccia in italiano e curo la versione tedesca ed inglese.
La procedura per cambiare l'interfaccia utente in una delle lingue disponibili è sempre la stessa:
- Scaricate la .dll della lingua per la versione 3.30:
 MLCadLangItalian_dll.zip (124 KB)
- Copiate la .dll della lingua per la versione 3.30 nella cartella C:\Programmi\MLCad.
- Lanciate il programma MLCAD.exe (è possibile creare collegamenti al programma sia nel Menu Start di Windows che sul Desktop e nella barra di Avvio Veloce).
|
|
|
| |
 |
 |
| |
| |
18. |
Prima che compaia la normale interfaccia di MLCad è necessario definire il percorso dove si trova la libreria di parts LDraw, se il programma non è in grado di trovare da solo le cartelle \Parts\ e \P\ .
Questa operazione va effettuata una sola volta. MLCad manterrà il percorso nel suo file di registro. Indicate il percorso predefinito C:\Programmi\LDraw o il percorso scelto durante l'installazione di parts LDraw nella finestra di dialogo, o esplorate le cartelle per trovare il percorso effettivo. |
| |
|
|
 |
|
| |
| 19. |
Confermate la vostra scelta premendo il pulsante OK dopo che il campo Status: è cambiato a sua volta in OK!, ossia dopo aver trovato il percorso corretto. |
| |
(Lo schermo mostra tutti i menu e i dialoghi in un'immagine composta).
 |
|
|
| 20. |
Selezionate Settings nella barra menu, la voce General, poi Change... (Settings > General > Change...). |
|
|
| 21. |
Appare il dialogo MLCad Settings. Dovrebbe già essere visibile la scheda General, altrimenti deve essere attivata. |
|
|
| 22. |
Selezionate la lingua desiderata dall'elenco a discesa Language: In questo caso Italian (italiano). |
|
|
| 23. |
Per confermare la scelta ed uscire dal dialogo Settings premere il pulsante OK. |
|
|
|
(Lo schermo mostra tutti i menu e i dialoghi in un'immagine composta).
 |
|
| |
|
| 24. |
Una nuova finestra di dialogo vi informerà che bisogna chiudere il programma e farlo ripartire per rendere effettivo il cambio di lingua. Premere OK per ritornare alla finestra principale di MLCad. |
| |
|
Nota! A questo punto si può continuare con il lavoro. Il cambiamento sarà visibile solo dopo il prossimo avvio dell'applicazione. Per ripristinare l'interfaccia originale in inglese o impostare un'altra lingua bisogna ripetere la procedura. (È possibile lavorare con versioni multiple con lingue diverse. Basta lanciare una nuova istanza senza chiudere quella precedente). |
| 25. |
Chiudete MLCad attraverso il menu File > Exit o premete il bottone X in alto a destra della finestra e riavviate il programma con interfaccia in italiano. |
| |
 |
|
| |
| |
26. |
La prima volta che avviate MLCad l'interfaccia presenterà tutte le barre degli strumenti: potete disporle a piacimento sui 4 lati dello schermo.
Se avete un monitor di piccole dimensioni o con bassa risoluzione potete anche nascondere alcune barre degli strumenti usate più raramente. Selezionate il menu Visualizza, la voce Barra degli strumenti, quindi potete visualizzare o nascondere le varie barre selezionandole tra quelle in elenco; tra queste si consiglia eventualmente di nascondere le seguenti:
|
|
|
| |
(Lo schermo mostra tutti i menu e i dialoghi in un'immagine composta).
 |
|
| |
| |
27. |
Il passo successivo serve ad impostare e personalizzare alcuni parametri predefiniti di MLCad. Selezionate il menu Proprietà > Generali > Cambia... |
 |
| 28. |
Nella finestra di dialogo selezionate la scheda Generali. |
| 29. |
Inserire il vostro nome o nickname nel campo Nome autore:. Questo nome sarà inserito in tutti i file LDraw dei modelli che creerete. |
| |
| |
 |
|
 |
|
| 30. |
Selezionate la scheda Rendering. |
|
| |
31. |
Impostate le opzioni come indicato nell'immagine qui sopra. Selezionate il colore grigio chiaro per il campo Opzioni anteprima. |
| |
| |
 |
|
| |
| |

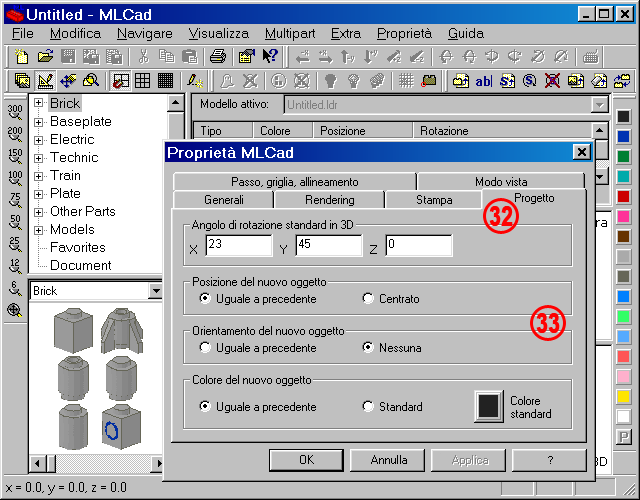

32. |
Selezionate la scheda Progetto. |
|
| 33. |
Impostate le opzioni come indicato nell'immagine qui sopra. |
| |
|
|
 |
|
| |
| |

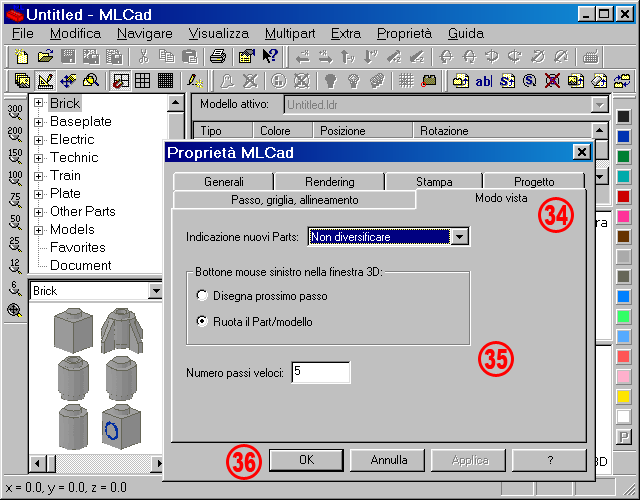

34. |
Selezionate la scheda Modo Vista. |
 |
| 35. |
Impostate le opzioni come indicato nell'immagine qui sopra. |
| 36. |
Chiudete la finestra di dialogo premendo il pulsante OK. |
| |
| |
Il vostro sistema MLCad/LDraw dovrebbe essere installato e configurato correttamente, e siete pronti per iniziare a costruire. Potete anche dare un'occhiata alla guida per personalizzare MLCad attraverso il file MLCad.ini.
Buon MLCad!
|
